允許用戶測量高達50V的模組（如果LB-2000連接在多通道電化學工作站的主通道上）。

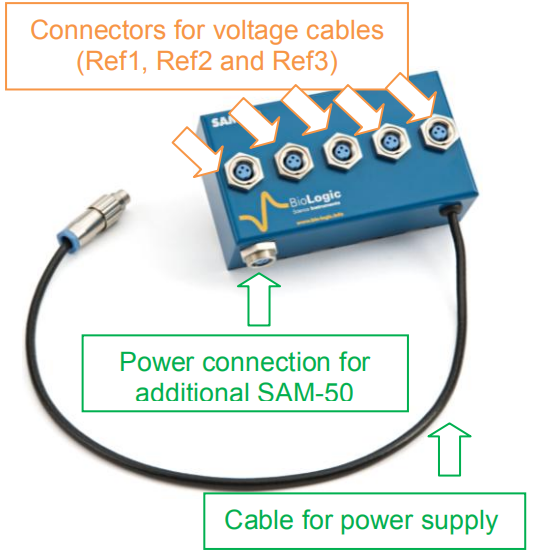

Fig.1:SAM-50介紹。橘色：電位測量連接方式；綠色：電源連接方式。
此附件兼容電化學工作站VMP3及MPG-2系列儀器。每個SAM-50最多可連接5個標準通道（有或無EIS功能均可）。
每個連接至SAM-50的通道均可測量兩個模組元件的電位（ΔE1=Ref1-Ref2，ΔE2=Ref2-Ref3）（ΔE1為元件1電位，ΔE2為元件2電位）。所以，16通道的多通道電化學工作站（1個主通道，15個從通道）連接3個SAM-50，即可測量30個元件組成的模組。
1. 如何連接至STACK模組
安裝及連接方式步驟：
1.1 SAM-50需要插在多通道電化學工作站的前面板（Fig2）。
1.2 SAM-50需要被供電。電源供應插口位于VMP3的最后一個插口。如果某些儀器無電源供應插口（MPG2即無電源供應插口），用戶可使用外部電源適配器提供電源。電源適配器（貨號P/N:092-16/1）需要另外購買。
即便用戶需要多個SAM-50，亦僅需要一個電源適配器，因為SAM-50電源線可以支持并聯。如Fig2圖中綠線所示。
電源供應的規格見Tab.1。
1.3 連接主通道（帶booster）至STACK模組的正極及負極。
1.4 連接SAM-50的Ref1，Ref2及Ref3至模組的各個元件。（Fig.2）
1. 實驗例程
1.1 軟件設置
以12個串聯的Ni-Cd電池模組為例。模組總電壓約15V。

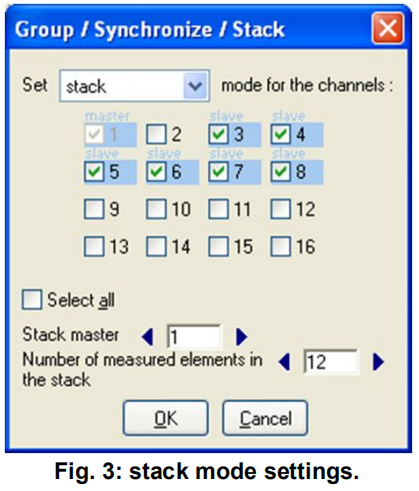

l 在“Group/synchronize/Stack”（Fig.3）窗口，按下圖設置:
l 通道1為主通道（亦可調節Stack master修改其他通道作為主通道），另外選擇其他6個通道作為從通道，即可測量12個元件串聯的模組。
需要注意的是，如果模組元件總數為奇數（最后一個通道的ΔE2將不測量）：
-連接最后一個通道的Ref2至Ref3
-在“Number of measured elements in the stack”中調節元件數
l 因為整個模組的電壓高于10V，還需要調節主通道的槽壓。調節槽壓可在“Advanced Settings”中找到“Compliance”，并選擇所需槽壓（Fig.4）。最高可調節為20V。
|
請注意儀器的最高控制電位： 如果主通道連接至控制電位量程為[-10:+10]V的booster，如2,5,10或20A的booster，這時可以在“Advanced Settings”中調節控制電位量程（如Fig.4）。整個模組的控制電位量程可調節至[0;20]V。 如果主通道連接至其他控制電位量程的booster，如80A/[-3;+3]V或100A/[0.6;5]Vbooster，或LB-2000[0;50]V，這是整個模組的最大可支持電壓取決于booster自身的電位量程。所以，如果主通道連接至LB-2000，那么控制電位量程即為[0;50]V。如果連接至80A booster，控制電位量程則為[-3;3]V。 |
l 在STACK模式中，EC-LAB中所有測試方法均可支持，編程測試亦支持。
1.1 直流測量

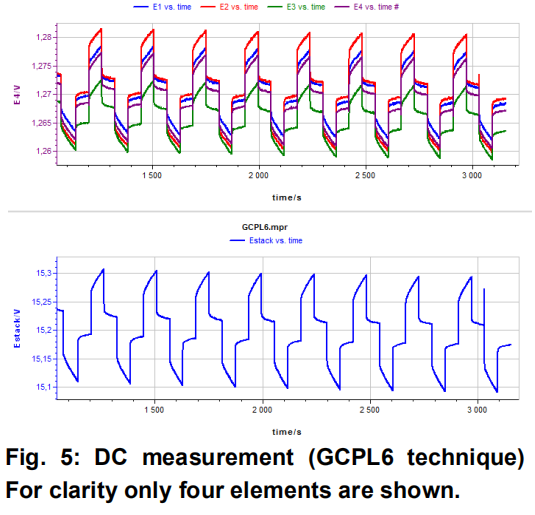

關于直流測量，下圖Fig.5為GCPL6測試方法的結果。各元件的電位曲線顯示于上面曲線，整個模組的電位曲線顯示于下面曲線。
1.1 交流測量

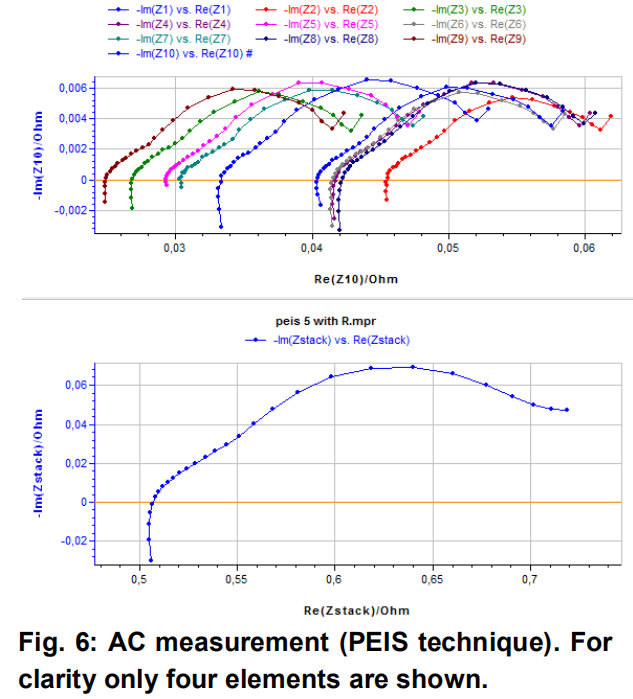

如PEIS實驗，顯示方式與直流測量類似。各元件的交流阻抗譜圖顯示于上面曲線，整個模組的交流阻抗譜圖顯示于下面曲線（Fig.6）。
請注意，如果僅主通道含有EIS交流阻抗功能模塊，即可在各元件上進行EIS交流阻抗測量。
1. 技術信息
|
Table1：技術規格 |
|
|
電解池控制 |
|
|
輸入電位 |
0-50V |
|
輸出電位 |
±10V |
|
共模抑制 |
70db |
|
精度 |
0.3%FSR |
|
帶寬 |
220kHz |
|
掃描速率 |
2V/μs |
|
上升/下降時間 |
1μs |
|
輸入阻抗 |
400kΩ |
|
測試線纜長度 |
80cm |
|
電源供應 |
|
|
電源線纜長度 |
40cm |
|
電壓 |
±15V |
|
電流 |
50mA |
|
連接器類型 紅色：+15V 黑色：0V 藍色：-15V |
|
