——BioLogic電化學小貼士（5）
BioLogic有多種型號的多通道電化學工作站，都可以任意選擇其中的兩個通道，組成雙恒電位儀，進行雙工作電極的電化學測試，比如旋轉環盤電極。旋轉環盤電極在電化學分析領域，尤其在反應機制研究中應用廣泛。本文主要介紹BioLogic電化學工作站應用于測試旋轉環盤電極時，電極的連接和EC-Lab軟件的設置。
1. 電極的連接
旋轉環盤電極測試包含4個電極，兩個工作電極分別是環和盤，一個參比電極，一個輔助電極。

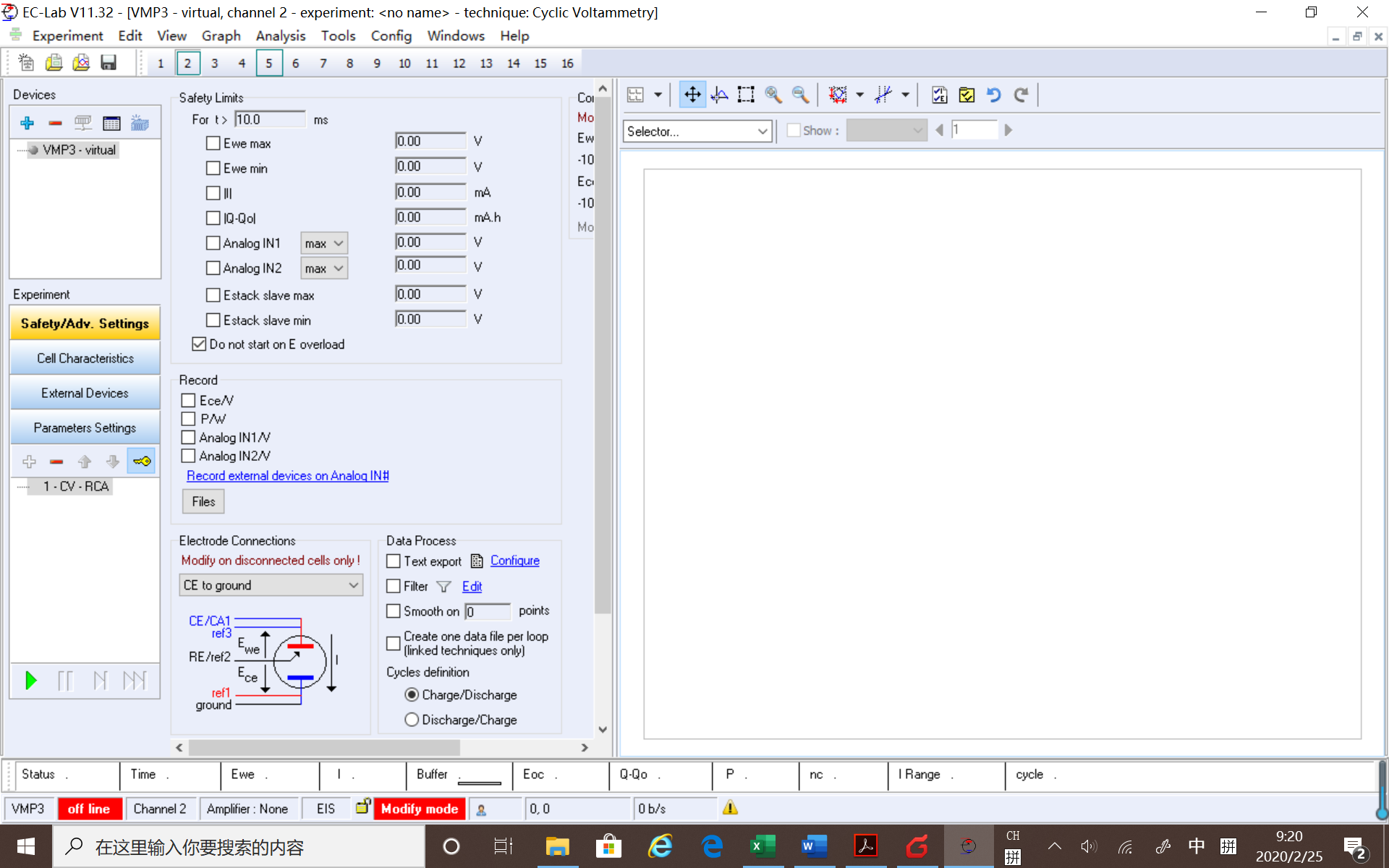

EC-Lab軟件中，左側Experiment中，選擇“Safety/Adv. Settings”，其中的Electrode Connections下，接線模式選擇“CE to Ground”模式，如下圖。按照圖示進行連線：CA1（紅色）和ref3（紅色）兩條線連工作電極，ref2（白色）連參比電極，ref1（藍色）和ground（黑色）兩條線連輔助電極。（注意其連線方式與普通的三電極連線方式不同，一定要仔細對照圖片進行連線。）
2. EC-Lab軟件設置
EC-Lab軟件中雙恒電位儀的測試技術包含3種，如下圖。（添加實驗頁面中，Electrochemical Techniques下，Bipotentiostat下。）

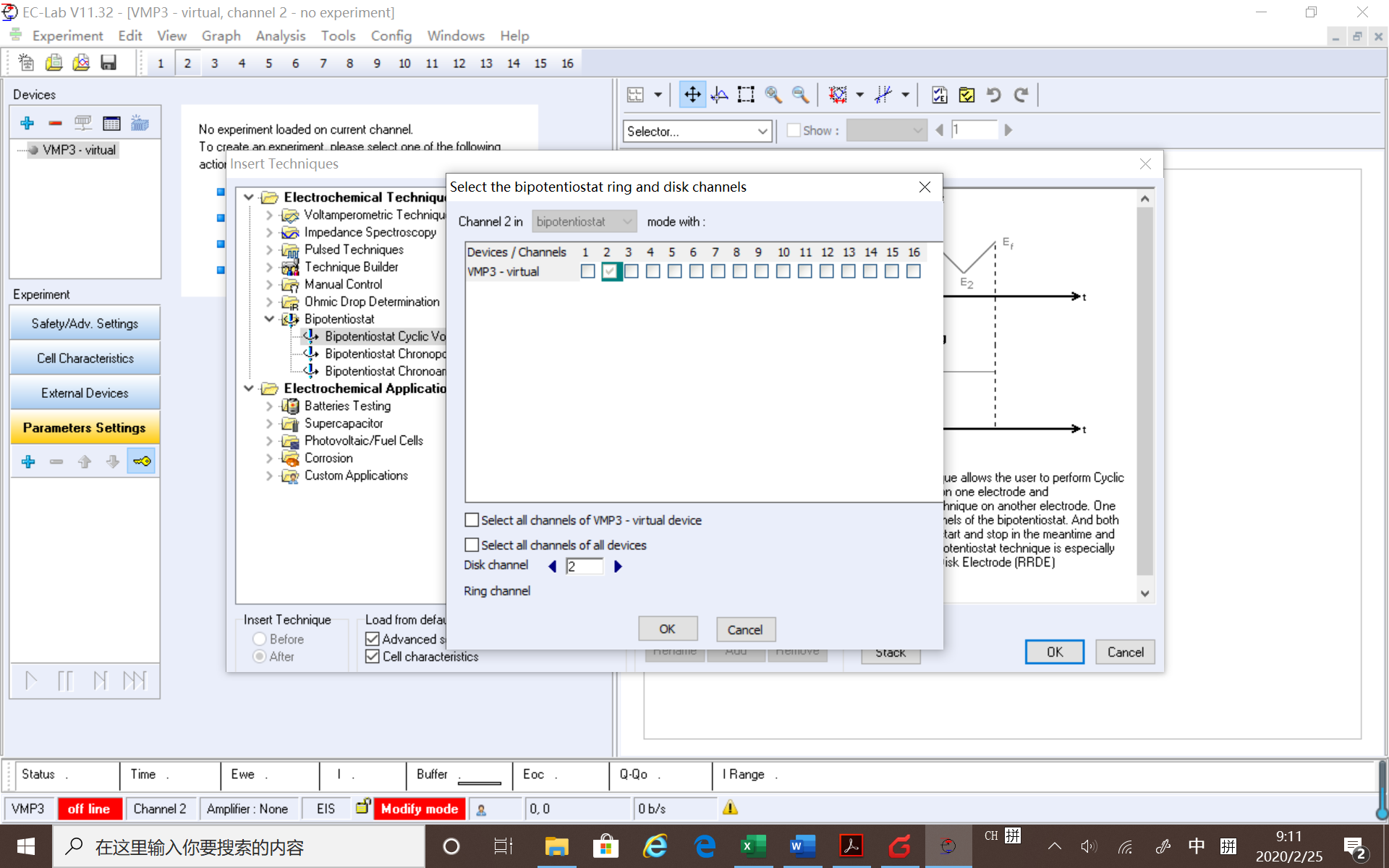

選擇所需的測試技術，彈出如下窗口，選擇測試所用的通道序號。（下圖中為選擇2和5兩個通道進行測試。）

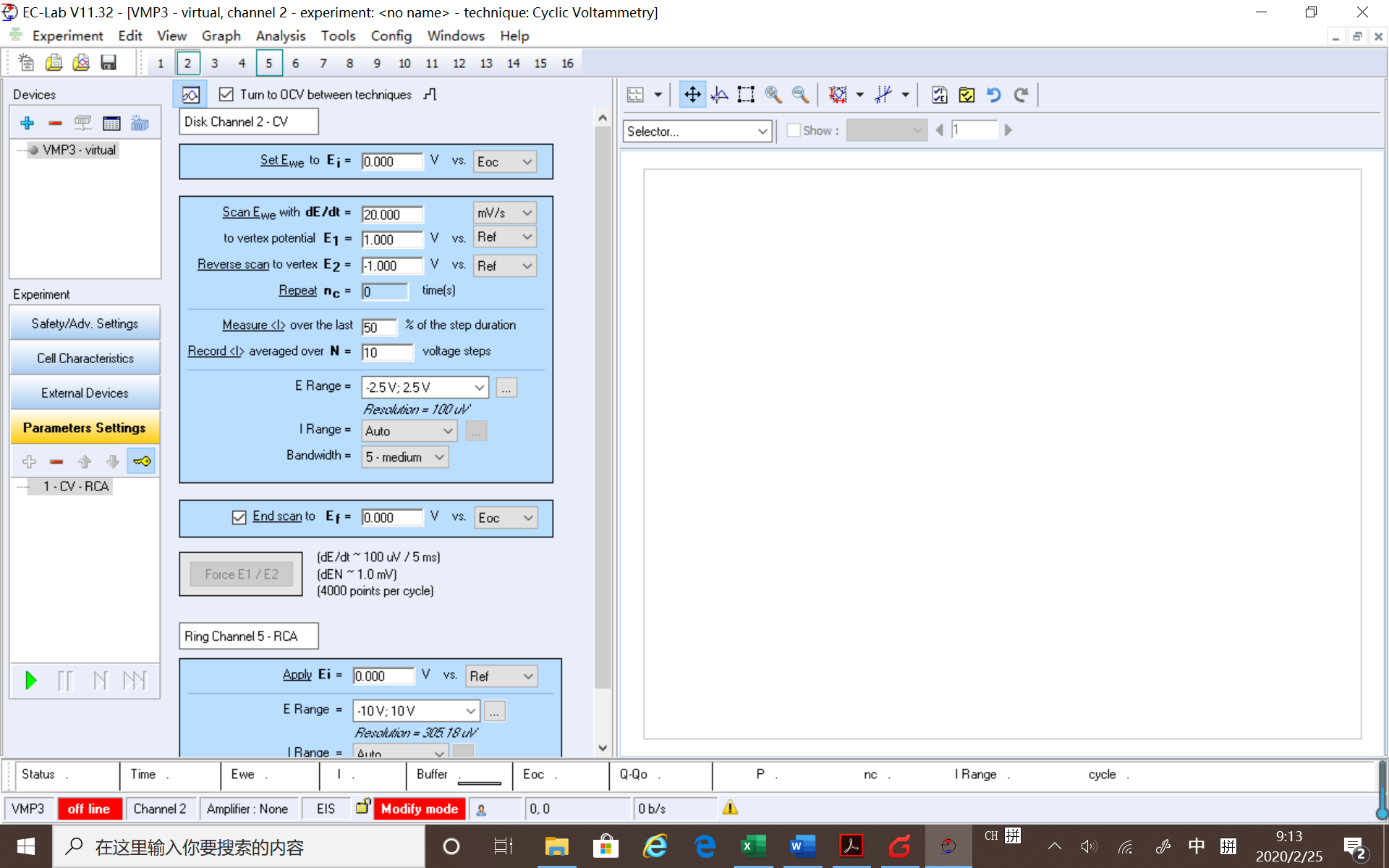

選擇測試技術后，軟件顯示如下的參數設置頁面。下圖為選擇CV-CA技術后的參數設置頁面，其中的參數設置與單獨的CV和CA測試相同。
